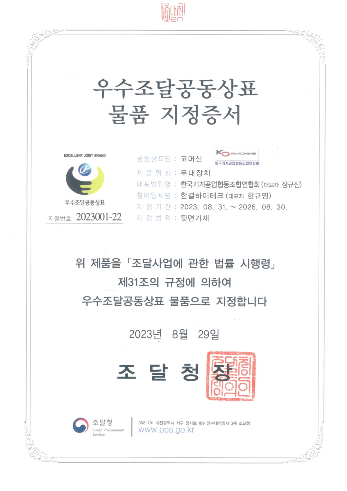

우수조달공동상표 물품지정증서

• 1우수조달공동상표 지정번호 : 2023001-22
• 2품목 : 무대장치
• 3규 격 명 : HG-DM-S2
• 4식별번호 : 24992081

인증내역

제품의 구성 및 기능

머리막 (HEAD BATTEN)

• 관공서나 학교 등의 명칭을 표시하는 마크와 글자를 넣어 사용하며 무대 천정부에 고정하여 설치한다.

현수막 걸이 바튼 (PLACARD BATTEN)

• 행사나 공연을 알릴 수 있도록 주로 현수막을 취부하기 위한 것으로 사용하나 경우에 따라서는 전면 세트를 만들어서 장착 사용하기도 한다.

에이프론 라이트 바튼 (APRON LIGHT BATTEN)

• 에이프론 라이트 바튼은 객석 쪽 프로세니엄 천정에 설치되어 에이프로 스테이지를 투광하기 위한 조명설비를 매달기 위하여 설비되며 등기구를 유지 보수하기 위하여 승, 하강하는 기능을 가진다.

모형막 (CONTOUR CURTAIN)

• 원형 모형을 형성하며 승․하강되는 커튼으로서 무대 전면에 설치하여 공연이나 행사시 시작과 종료를 알리는 막 기능 연출한다.

끌막 (DRAW CURTAIN)

• 끌막으로 사용하며 무대후면 부분의 노출되는 것을 방지하고 무대측면의 크기를 조정하여 사용하며 불필요한 조명 흡수를 한다.

보더 라이트 바튼 (BORDER LIGHT BATTEN)

• 무대 전체의 균일한 조도를 위한 보더라이트, 엘이디 보더라이트를 취부하기 위한 바튼으로서 공연 시 무대 상부 조명의 보조광원으로 사용하나 세트막 설치 시 세트막 배경 연출 조명을 한다.

서스펜션 라이트 바튼 (SUSPENSION LIGHT BATTEN)

• 무대 상부의 주광원인 스포트 라이트, 파 라이트, 엘이디 스포트 라이트, 엘이디 파 라이트, 무빙 라이트, 특수조명 등을 취부하기 위한 바튼으로서 조명기구의 특성 대별하여 배치한다.

전동 스크린 (ROLL SCREEN)

• 영화 상영 및 슬라이드 상영 시 스크린으로 사용하기 위해 내려 사용하고 보관 시 박스 안에 감아 보관한다.

세트 바튼 (FLY SET BATTEN)

• 무대의 중간 중간에 위치하여 공연 및 행사의 연출에 필요한 장치물을 장착하여 전동에 의하여 승, 하강하는 기능을 가진다.

배경조명걸이대(UPPER HORIZONTAL LIGHT BATTEN)

• 배경조명걸이대(UPPER HORIZONTAL LIGHT BATTEN)은 무대상부의 후면에 위치하여 무대의 최후면에 위치한 배경막을 조명하기 위한 등기구를 매달아 전동에 의하여 승, 하강하는 기능을 가진다.

태극기 걸이 바튼 (FLAG BATTEN)

• 태극기 또는 행사기를 주로 장착하여 사용하나 경우에 따라서는 세트물을 장착하여 사용하기도 한다.

전동 태극기 (ROLL FLAG)

• 태극기가 필요한 경우 태극기를 사용하기 위해 내려 사용하고 보관 시 박스 안에 감아 보관한다.

배경막 (HORIZONT CURTAIN)

• 무대의 후면에 위치하여 배경막으로 사용한다.

보호막 (COVER CURTAIN)

• 보호막으로 사용하며 무대후면 부분의 노출되는 것을 방지하고 스크린지를 보호하며 불필요한 조명 흡수를 한다.

측면막 (SIDE CURTAIN)

• 측면막은 무대측면 부분의 노출되는 것을 방지하고 불필요한 조명 흡수를 한다.

LED 승하강장치 (LED PROJECTOR ELEVATION)

• 영상 출력장치의 일종인 엘이디 프로젝터를 탑재하여 엘이디 프로젝터를 승,하강시키는 것을 목적으로 한다. 이는 엘이디 프로젝터의 유지보수 및 강당 천정의 미관을 고려할 때 필수적인 시스템이다.

씰링 라이트 바튼 (CEILING LIGHT BATTEN)

• 객석 상부의 주광원인 라이트를 취부하기 위한 바튼으로서 조명기구의 특성 대별하여 배치한다.

윈도우 커튼 (WINDOW CURTAIN)

• 창문 통하여 외부에서 들어오는 빛을 차단하며 암막 커텐으로 암전 상태를 창출해 내는 기능을 한다.

일체형 현수막 바튼 (ROLL PLACARD BATTEN)

• 행사나 공연을 알릴 수 있도록 주로 현수막을 취부하기 위한 것으로 사용하고 구동부 일체형으로 그리드아이언, 트러스 등의 거치 구조물이 없는 일반 천장구조 시 박스를 매립하여 설치가 가능하고 보관시 박스 안에 감아 보관한다.

일체형 조명 바튼 (ROLL LIGHT BATTEN)

• 무대상부에 위치하며 구동부 일체형으로 그리드아이언, 트러스 등의 거치 구조물이 없는 일반 천장구조 시 박스를 매립하여 설치가 가능하고 전면무대를 투사하는 조명기구를 장착, 전동 승하강 기능을 한다.

마이크 서스펜션 리프트 (MIC SUSPENSION LIFT)

• 무대 상부에서 수직의 상하로 구동하고 마이크로폰을 거치하여 평상시 상부에 상승 되어 있다가 필요시 운용자에 의해 하향되며 기계 동작에 의한 외부 간섭 소음을 최소화 한다.

그리드 아이언 (GRID IRON)

• 일종의 평트러스로 무대장치의 구동부 및 활차가 설치되는 공간으로 관리자가 점검할 수 있는 캐트워크 기능을 가진다.

컨트롤 시스템 (CONTROL SYSTEM)

• 제품의 구성 : 콘트롤시스템은 콘트롤판넬, 콘트롤콘솔, 배관 및 배선으로 구성된다.

• 콘트롤 판넬 : 판넬외함, 각종 계기, 차단기, M/G스위치, 릴레이, 인버터 등

• 콘트롤 콘솔 : 콘솔외함, 키스위치, E/M스위치, 동작스위치 등

• 배관 및 배선 : 케이블덕트, 전선과, 가요전선관, 풀박스, 조인트박스

• 기능 및 성능 : 무대장치의 승, 하강 및 좌, 우 개폐를 안정적으로 제어하고 조작하는 기능을 갖는다.
